INA XU080120 bearings
Slewing ring, Crossed roller bearings without gear teeth, sealed on both sides
- Bore diameter
- 69.000 mm
- Outside diameter
- 170.000 mm
- Total width
- 30.000 mm
- Cr
- 35000 N
- C0r
- 30500 N
- Ca
- 49000 N
- C0a
- 62000 N
- Net weight
- 3.902 kg
- Measurement system
- Metric
- Sealing
- Seal on both sides
- Cage
- Plastic spacers
- Bearing material
- Steel
- Rolling material
- Steel
- Lubricant in bearing
- Grease
- Relubrication feature
- With
In stock
Technical specification for INA XU080120
| Part Number | XU080120 | |
|---|---|---|
| Description | Slewing ring, Crossed roller bearing, without gear teeth | |
| Main Dimensions & Performance Data | ||
| di | 69 mm | Bore Diameter |
| 0.02 mm | Bore diameter upper tolerance | |
| 0 mm | Bore diameter lower tolerance | |
| t | 10 mm | Length centering inner ring |
| Da | 170 mm | Outside Diameter |
| 0 mm | Outside diameter upper tolerance | |
| -0.04 mm | Outside diameter lower tolerance | |
| H | 30 mm | Heigth |
| m | 3.902 kg | Weight |

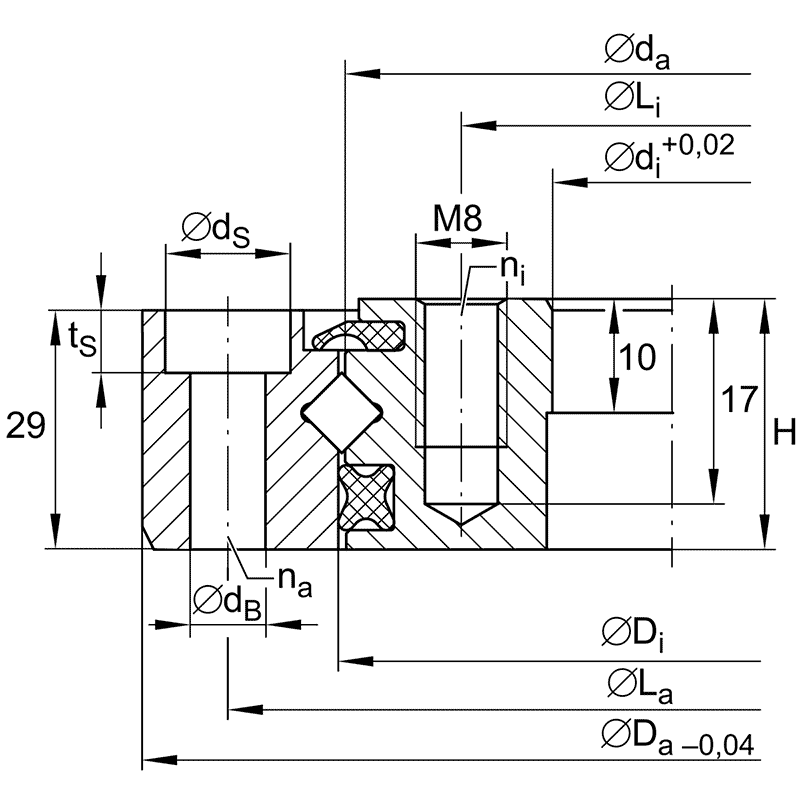

| Dimensions of XSU080188 | ||
| ha | 29 mm | Height outer ring |
| La | 148 mm | Pitchcircle diameter fixing holes outer ring |
| na | 6 | Number of fixing holes in outer ring |
| dB | 9 mm | Fixing bore |
| dS | 15 mm | Counterbore diameter of fixing holes |
| tS | 9 mm | Counterbore depth of fixing holes |
| Li | 90 mm | Pitchcircle diameter fixing holes inner ring |
| ni | 6 | Number of fixing holes in inner ring |
| M8 | Tread fixing bore | |
| tG | 17 mm | Thread depth |
| VSPmin | 0.005 mm | Min. bearing preload |
| VSPmax | 0.008 mm | Maximum bearing preload |
| Calculation factors for XSU080188 | ||
| Ca | 49000 N | Basic dynamic load rating, axial |
| Cr | 35000 N | Basic dynamic load rating, radial (for radial load only) |
| C0a | 62000 N | Basic static load rating, axial |
| C0r | 30500 N | Basic static load rating, radial (for radial load only) |
| Fr zul. | 10500 N | Max. radial load screws |
INA XU080120, crossed roller bearings without gear teeth, are in stock.
